WaveDrom 是一个 JavaScript 应用程序。 WaveJSON 是一种描述数字时序图的格式。

⚛ WaveDrom 基本元素

使用发现，WaveDrom 的语法和 yaml 文件的语法基本相同，本文采用 yaml 格式来书写 WaveDrom 源文件。

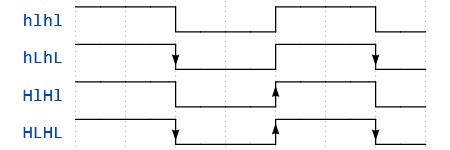

基本电平

  • h: 高电平 ( 上升沿时无箭头，也就是前面是 l/L )
  • H: 高电平 ( 上升沿时有箭头，也就是前面是 l/L )
  • l: 低电平 ( 下降沿时无箭头，也就是前面是 h/H )
  • L: 低电平 ( 下降沿时有箭头，也就是前面是 h/H )
{
  signal:
    [
      { name: "hlhl", wave: "h.l.h.l" },
      { name: "hLhL", wave: "h.L.h.L" },
      { name: "HlHl", wave: "H.l.H.l" },
      { name: "HLHL", wave: "H.L.H.L" },
    ],
}

-

时钟

  • p: 上升沿波形 ( 无箭头 )
  • P: 上升沿波形 ( 有箭头 )
  • n: 下降沿波形 ( 无箭头 )
  • N: 下降沿波形 ( 有箭头 )
{
  signal:
    [
      { name: "pclk", wave: "p......" },
      { name: "Pclk", wave: "P......" },
      { name: "nclk", wave: "n......" },
      { name: "Nclk", wave: "N......" },
    ],
}

-

信号

  • 0~9: 不同颜色
  • z: 中间位置
  • d: 低电平虚线
  • u: 高电平虚线
  • x: 阴影 ( 空格和其他特殊符号都可 )
  • =: 一个数据位
  • |: 间隔
  • .: 延时
{
  signal:
    [
      { name: "1~9",  wave: "012345678|90" },
      { name: "dudu", wave: "dduududu.|.." },
      { name: "uzdz", wave: "u.z.d.z.x|x." },
      { name: "====", wave: "=.=.=.=.=|=." },
    ],
}

-

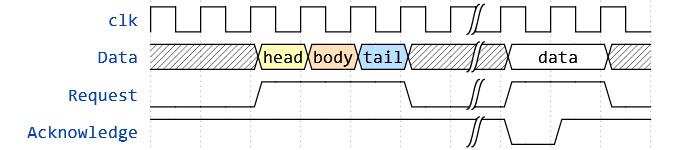

完整简单实例

{
  signal:
    [
      { name: "clk", wave: "p.....|..." },
      {
        name: "Data",
        wave: "x.345x|=.x",
        data: ["head", "body", "tail", "data"],
      },
      { name: "Request", wave: "0.1..0|1.0" },
      { name: "Acknowledge", wave: "1.....|01." },
    ],
}

-

✨ 波形处理

分组

  • 数组的起始加一个组名即可
{
  signal:
    [
      { name: "clk", wave: "p..Pp..P" },
      [
        "Master",
        [
          "ctrl",
          { name: "write", wave: "01.0...." },
          { name: "read", wave: "0...1..0" },
        ],
        { name: "addr", wave: "x3.x4..x", data: "A1 A2" },
        { name: "wdata", wave: "x3.x....", data: "D1" },
      ],
    ],
}

-

周期、相位、缩放

  • period: 周期
  • phase: 相位
  • hscale: 缩放
{
    signal:
    [
        { name: "w-1", wave: "P.....", period: 2, phase: 0.5 },
        { name: "w-2", wave: "P...", period: 2.5, phase: 1   }
    ],
    # config: { hscale: 1 }
    config: { hscale: 2 }
}
  • hscale: 1

-

  • hscale: 2

-

头部、脚部批注

  • head/foot: 头/尾部批注
    • tick : 在垂直线上面添加
    • tock : 在垂直线中间添加
    • text : SVG 文本属性的文本
    • every: 每隔几个单位显示一次
{
  signal:
    [
      { name: "clk", wave: "===============" },
      { name: "clk", wave: "===============" },
    ],
  head: { text: ['tspan', {class:'success h2'}, 'head text '], tick: 0, every: 2 },
  foot: { text: "foot text", tock: 9, every: 3 },
}

-

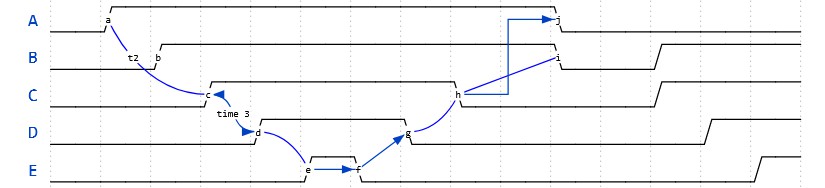

节点和箭头

  • 曲线
    • ~ : S 形连接
    • -~ : 先直后曲弧形连接
    • ~- : 先曲后直弧形连接
  • 直线
    • |- : 先竖后横连接
    • -| : 先横后竖连接
    • -|-: 横竖横连接
  • 箭头
    • 在曲线、直线一边或两边添加 < 或 >
{
  signal:
    [
      { name: "A", wave: "01........0....", node: ".a........j" },
      { name: "B", wave: "0.1.......0.1..", node: "..b.......i" },
      { name: "C", wave: "0..1....0...1..", node: "...c....h.." },
      { name: "D", wave: "0...1..0.....1.", node: "....d..g..." },
      { name: "E", wave: "0....10.......1", node: ".....ef...." },
    ],
  edge:
    [
      "c-~a t2",
      "c<~>d time 3",
      "d-~e",
      "e~>f",
      "f->g",
      "g-~h",
      "h-i",
      "h-|->j",
    ],
}

-
